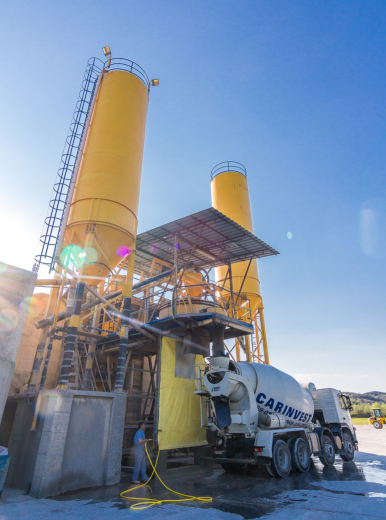

Postrojenje DNS-ABK60 nastaje kao logičan nastavak razvoja preduzeća i kao rezultat dugogodišnjeg iskustva stečenog kroz servisiranje, proizvodnju rezervnih delova i pojedinačnih komponenti za razne tipove fabrika betona. Ovo postrojenje je izrađeno prema najsavremenijim tehničko-tehnološkim rešenjima vezanim za fabrike betona i to u smislu jednostavnosti pri korišćenju i održavanju, lake montaže i demontaže, robustne konstrukcije koja omogućuje miran i stabilan rad sa dugim radnim vekom. U zavisnosti od želja i potreba, fabrika može biti opremljena skreperom i razdelnom zvezdom, linijskim silosima ili bunkerom za skladištenje agregata. Ovo postrojenje moguće je koristiti kako na gradilištima, tako i u fabrikama za proizvodnju betonske galanterije.
U zavisnosti od želja i potreba, fabrika može biti opremljena skreperom i razdelnom zvezdom, linijskim silosima, ili bunkerom za skladištenje agregata. Ovo postrojenje moguće je koristiti kako na gradilištima, tako i u fabrikama za proizvodnju betonske galanterije.

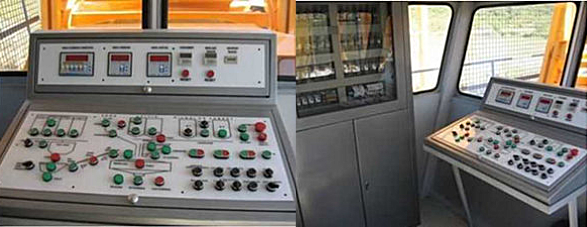

Sistem upravljanja smešten je u termoizolovanoj kabini rukovaoca. Sastoji se iz upravljačkog dela i energetskog dela, s tim što su ova dva dela fizički razdvojena. Komandni pult (upravljački deo) urađen je od čeličnog lima i kompletno je plastificiran. Na komandnom pultu izrađena je tehnološka šema rada fabrike betona sa kompletnom signalizacijom u bojama koje su propisane IEC normama. Upravljački sistem omogućuje rad u automatskom režimu, ručnom režimu ili kombinovano. U automatskom režimu rada, fabrika betona izvršava zadati broj ciklusa po zadatoj recepturi. Receptura se zadaje preko touch panela i mikroprocesora, a moguće je memorisati 20 recepata, s tim da je moguće vršiti neograničeni broj izmena, kao i mogućnost zadavanja broja šarži prema kapacitetu miksera. U okviru ovog sistema je i automatika vezana za otvaranje i zatvaranje mešalice, doziranje cementa i četiri vrste aditiva.
Tehničke karakteristike
Mešalica DNS – VMB1500 |
|
|
Suvo punjenje |
1500lit |
|
Snaga pogonskog motora |
37kW |
|
Kapacitet mešunga(ugrađeni beton) |
1000lit |
|
Elektro hidraulički zatvarač sa zupč. letvom
|
60bar |
vodomer |
|
|
Priključak za vodu |
3’’ |
|
Protok vode pri pritisku od 5 bar |
30 m3/h |
|
Impulsni protočni vodomer |
1 imp./1litar |

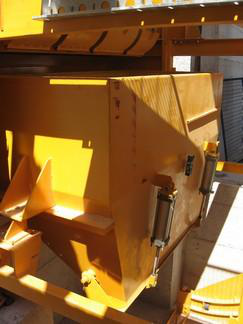

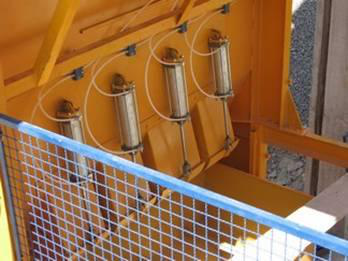

Razdelna zvezda |
|
|
Pesak zatvaračem |
450/350 |
|
Šljunak /ostale granulacije/ zatvarač |
450/250 |
|
Visina ispusta agragata |
1500mm |
|

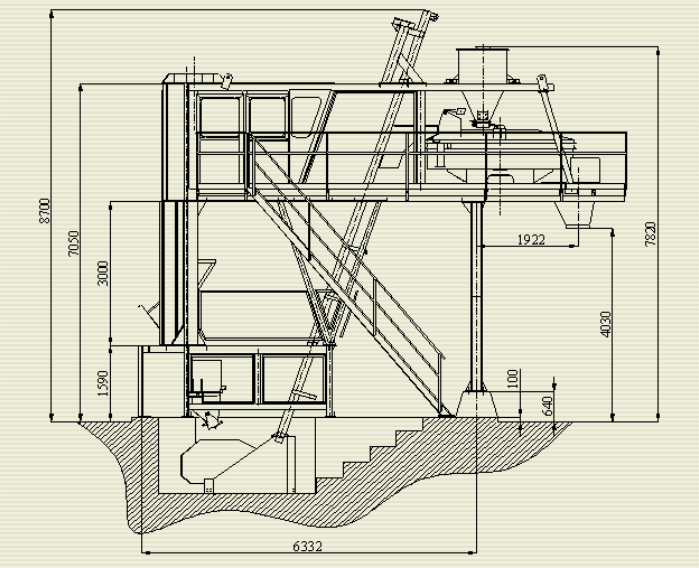

Ukupna visina |
7050mm |
|
Ukupna zapremina cca |
1500m3 |
|
aktivna deponija |
90m3 |
Skip uređaj |
15kW |
|
Vaga agregata |
MO 2500kg |
|
Vaga cementa |
MO 600kg |
|
Kvalitet trake |
EP400/3 – 4+2 |
Skreper |
|
|
Tip |
DNS14 |
|
Kapacitet |
68 m3/h |
|
Radijus |
cca 14m |
|
Zapremina kašike |
420 lit |
|
Pogon ATB SEVER Subotica |
11 kW |
|
dužina pregradnih zidova zvezde |
16 m |
|
zakretanje skipera - motorno |
180° |
|
ukupna zapremina agregata u zvezdi kod visine ispusta betona od 3.8m |
cca 800 m3 |
kompresor "trudbenik" |
|
|
Radni pritisak |
6-8 bar |
|
Kapacitet |
475 l/min |
|
Rezervoar |
140 l |
|
Snaga |
4 kW |
Pužni transporter za cement |
|
|
Dužina transporta |
7m |
|
Kapacitet |
45 t/h |
|
Snaga pogonskog motora |
7.5 kW |
Električni priključak |
|
|
Za postrojenje sa dva pužna transportera PT30 |
75.5 kW |
|
Za skreper |
11.0 kW |
|
Radni napon |
380V/50Hz |
|
Maksimalni kapacitet |
|
|
Svežeg betona –teoretski |
60 m3/h |
|
Ugrađenog betona |
50 m3/h |
